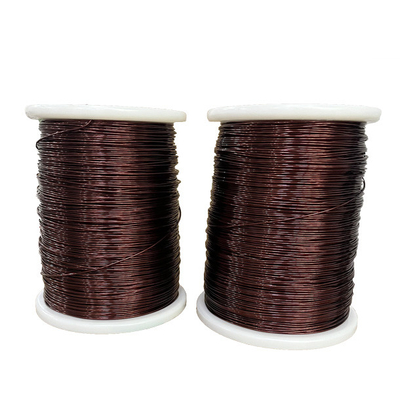

0.071mm - 0.710mm سلك مغناطيسية المينا صفر عيب النحاس المينا سلك مستدير

الـ MOQ:	يختلف موك وفقًا لحجم المواصفات
السعر:	Copper price plus processing fee plus freight
العبوة القياسية:	مربع
فترة التسليم:	3-5 أيام عمل
طريقة الدفع:	T/T 100% الدفع قبل الشحن
القدرة على التوريد:	التسليم 10-15 يوما بعد الطلب التالي

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

الصين

اسم العلامة التجارية

PEWSC

إصدار الشهادات

UL,ROHS

رقم الموديل

FIW منفردة

وثيقة

الاسم:

FIW منفردة

المواصفات:

0.071 ملم - 0.710 ملم

المواد:

النحاس

الطبقة الحرارية:

مقاومة الجهد:

2800 فولت تختلف مقاومة الجهد حسب سمك الفيلم وحجم المواصفات

المعيار:

سمك المينا:

العازب

مادة العزل:

مطلي بالمينا

شكل موصل:

مستديرة

خيار الألوان:

يمكن تخصيصها

الضمان:

3 سنوات

إبراز:

0.071ملم سلك مغناطيسي من المينا,أسلاك مغناطيسية من النحاس,أسلاك مستديرة مصقولة بلا عيب

Copper Enamel Magnet Wire

Zero Defect Enamelled Round Wire

وصف المنتج

الأسلاك الخمسة لديها قطر خارجي أصغر، وسهلة في الإنتاج، ولا تخضع لقيود أداء الإنتاج، مما يمنحها ميزة في مجال تصميم المنتج.مع زيادة متطلبات السوق النهائية في الأسواق التالية للأسلاك العازلة الثلاثية، السلك العازل الثلاثي التقليدي لم يعد قادرًا على الوفاء بالكامل ببعض المواصفات التقنية، ويتم تعبئة هذه الفجوة بإدخال أسلاك Fiw.

فايو هو عموما سلك النحاس المزخرف مع درجة حرارة مقاومة التصنيف من 180 درجة، مغلفة بحامض البولي يوريثان.

الأسلاك الخمسية تقدم فوائد متعددة، بما في ذلك مقاومة درجات الحرارة العالية، والقوة العالية، والعزل الممتاز.مع درجة حرارة تصنيفية 180 درجة وجهد انقطاع العزل يصل إلى 2800 فولت، هذه الخصائص تجعل الأسلاك الخمسة المادة المفضلة للتطبيقات مثل المحولات الصغيرة ومصادر الطاقة التبديلية.

مقاومة الحرارة العالية: تم تصميم الأسلاك المزينة FIW لتحمل بيئات درجات الحرارة العالية ، مما يجعلها مناسبة للاستخدام في مضاعفات الطاقة ومحولات الترددات العالية وأجهزة الاستشعار الدقيقة.

قوة بدنية ممتازة: على الرغم من الموصلات الدقيقة للغاية ، إلا أن الأسلاك المزخرفة لها قوة بدنية و صلابة جيدة ، وتقاوم الكسر والكشط لضمان التشغيل المستقر على المدى الطويل.

الخسارة المنخفضة: في تطبيقات الترددات العالية ، تظهر الأسلاك المزينة FIW خصائص الخسارة المنخفضة التي لها تأثير ضئيل أو معدوم على نقل الإشارة ، مما يضمن اتصالات عالية الجودة.

0.071mm - 0.710mm سلك مغناطيسية المينا صفر عيب النحاس المينا سلك مستدير 0

جي اس - - 0 نوع													الوحدة: ملم
قطر القناة	تحكم المدير المعايير		معايير التحكم في OD			حدود المواصفات		قائد المقاومة 20 درجة مئوية (Ω/KM)	فولتاج انقطاع العزل (v)	المعدل الدقيق ((%)		(ماكس) الربيعية (°)	مقاومة للكش
قطر القناة	أسفل الحد	أعلى الحد	أسفل الحد	المتوسط	أعلى الحد	الحد الأدنى لزيادة قطرها (ملم)	أقصى قطر كامل (ملم)	قائد المقاومة 20 درجة مئوية (Ω/KM)	فولتاج انقطاع العزل (v)	الـ JIS	AWG	(ماكس) الربيعية (°)	المتوسط	الحد الأدنى
0.06±0.003	0.059	0.061	0.093	0.098	0.103	0.030	0.110	6966	2500	10	15	...	...	...
0.07±0.003	0.069	0.071	0.103	0.108	0.113	0.030	0.120	4990	2500	10	17	...	...	...
0.08±0.003	0.079	0.081	0.115	0.120	0.125	0.032	0.133	3778	3000	10	17	...	...	...
0.09±0.003	0.089	0.091	0.125	0.130	0.135	0.032	0.143	2959	3000	10	18	...	...	...
0.10±0.008	0.098	0.101	0.134	0.139	0.144	0.032	0.156	2647	3500	15	19	...	...	...
0.11±0.008	0.108	0.111	0.144	0.149	0.154	0.032	0.166	2153	3500	15	19	...	...	...
0.12±0.008	0.118	0.121	0.156	0.161	0.166	0.034	0.180	1786	3750	15	20	...	...	...
0.13±0.008	0.128	0.131	0.162	0.171	0.176	0.034	0.190	1505	3750	15	20	...	...	...
0.14±0.008	0.138	0.141	0.176	0.181	0.186	0.034	0.200	1286	3750	15	21	...	...	...
0.15±0.008	0.148	0.151	0.186	0.191	0.196	0.034	0.210	1111	3750	15	21	...	...	...
0.16±0.008	0.158	0.161	0.198	0.203	0.208	0.036	0.222	969.5	3750	15	22	...	...	...
0.17±0.008	0.168	0.171	0.208	0.213	0.218	0.036	0.232	853.5	3750	15	23	...	...	...
0.18±0.008	0.178	0.181	0.220	0.225	0.230	0.038	0.246	757.2	3800	15	23	...	...	...
0.19±0.008	0.188	0.191	0.230	0.235	0.240	0.038	0.256	676.2	3800	15	23	...	...	...
0.20±0.008	0.198	0.201	0.240	0.245	0.250	0.038	0.266	607.6	3800	15	24	...	...	...
0.21±0.008	0.207	0.212	0.250	0.255	0.260	0.038	0.276	549.0	3800	15	24	...	...	...
0.22±0.008	0.217	0.222	0.260	0.265	0.270	0.038	0.286	498.4	3800	15	24	...	...	...
0.23±0.008	0.227	0.232	0.272	0.277	0.282	0.040	0.298	454.5	3800	15	24	...	...	...
0.24±0.008	0.237	0.242	0.282	0.287	0.292	0.040	0.308	416.2	3800	15	24	...	...	...
0.25±0.008	0.247	0.252	0.292	0.297	0.302	0.040	0.318	382.5	3800	15	25	66	...	...
0.26±0.010	0.257	0.262	0.302	0.307	0.312	0.040	0.330	358.4	3800	15	25	66	551	479
0.27±0.010	0.267	0.272	0.312	0.317	0.322	0.040	0.340	331.4	3800	15	26	61	551	479
0.28±0.010	0.277	0.282	0.322	0.327	0.332	0.040	0.350	307.3	3800	15	26	61	561	479
0.29±0.010	0.287	0.292	0.332	0.337	0.342	0.040	0.360	285.7	3800	20	26	61	561	490
0.30±0.010	0.297	0.302	0.344	0.349	0.354	0.042	0.374	262.9	4200	20	26	61	592	510
0.32±0.010	0.316	0.322	0.364	0.369	0.374	0.042	0.394	230.0	4200	20	26	55	602	510
0.35±0.010	0.346	0.352	0.394	0.399	0.404	0.042	0.424	191.2	4200	20	27	50	612	520
0.37±0.010	0.366	0.372	0.416	0.421	0.426	0.044	0.446	170.6	4200	20	27	50	643	551
0.40±0.010	0.396	0.402	0.448	0.454	0.460	0.046	0.480	145.3	4200	20	27	76	683	581
0.45±0.010	0.445	0.452	0.500	0.506	0.512	0.048	0.532	114.2	4200	20	28	72	724	622
0.50±0.010	0.495	0.502	0.552	0.558	0.564	0.050	0.586	91.43	4500	20	28	67	765	653
0.55±0.020	0.545	0.552	0.602	0.608	0.614	0.050	0.646	78.15	4500	20	29	62	775	663
0.60±0.020	0.595	0.602	0.654	0.661	0.668	0.052	0.698	65.26	4500	20	29	62	816	694
0.65±0.020	0.645	0.653	0.707	0.715	0.723	0.054	0.752	55.31	4500	20	29	58	857	734
0.70±0.020	0.695	0.703	0.759	0.767	0.775	0.056	0.804	47.47	4500	20	30	53	898	765
0.75±0.020	0.745	0.753	0.813	0.822	0.831	0.060	0.860	41.19	5100	20	30	53	979	826
0.80±0.020	0.794	0.803	0.865	0.874	0.883	0.062	0.914	36.08	5100	25	30	66	1010	867
0.85±0.020	0.844	0.853	0.917	0.926	0.935	0.064	0.966	31.87	5100	25	30	66	1020	898
0.90±0.020	0.894	0.903	0.969	0.978	0.987	0.066	1.020	28.35	5100	25	31	62	1120	928
0.95±0.020	0.944	0.953	1.021	1.031	1.041	0.068	1.072	25.38	5100	25	31	62	1120	969
1.00±0030	0.994	1.003	1.075	1.085	1.095	0.072	1.138	23.33	5100	25	32	58	1220	1020
1.10±0.030	1.093	1.103	1.179	1.190	1.201	0.074	1.242	19.17	5900	25	32	54	1220	1020
1.20±0.030	1.193	1.203	1.279	1.290	1.301	0.074	1.342	16.04	5900	25	32	54	1330	1120
1.30±0.030	1.293	1.305	1.383	1.395	1.407	0.078	1.448	13.61	5900	25	33	50	1330	1120
1.40±0.030	1.393	1.405	1.483	1.495	1.507	0.078	1.548	11.70	5900	25	33	46	1330	1120
1.50±0.030	1.493	1.505	1.587	1.599	1.611	0.082	1.654	10.16	5900	25	33	46	1430	1220
1.60±0.030	1.592	1.605	1.687	1.699	1.711	0.082	1.754	8.906	5900	25	33	42	1430	1220
1.70±0.030	1.692	1.703	1.789	1.801	1.813	0.084	1.856	7.871	6300	25	33	...	1530	1330
1.80±0.030	1.792	1.803	1.889	1.901	1.913	0.084	1.956	7.007	6300	25	34	...	1530	1330
1.90±0.030	1.892	1.903	1.993	2.005	2.017	0.088	2.062	6.278	6300	25	34	...	1630	1330
2.00±0030	1.992	2.003	2.093	2.105	2.117	0.088	2.162	5.656	6300	30	34	...	1630	1330
2.10±0.030	2.090	2.104	2.195	2.208	2.221	0.090	2.266	5.123	6300	30	34	...	1630	1430
2.20±0.030	2.19	2.204	2.297	2.310	2.323	0.092	2.368	4.662	6300	30	35	...	1730	1430
2.30±0.030	2.29	2.304	2.397	2.410	2.423	0.092	2.468	4.260	6300	30	35	...	1730	1430
2.40±0.030	2.390	2.404	2.501	2.515	2.529	0.096	2.574	3.908	6300	30	35	...	1840	1530
2.50±0.030	2.490	2.504	2.603	2.617	2.631	0.098	2.678	3.598	6300	30	35	...	1840	1530
2.60±0.030	2.590	2.604	2.703	2.717	2.731	0.098	2.778	3.324	6300	30	35	...	1840	1530
2.70±0.030	2.690	2.704	2.803	2.817	2.831	0.098	2.878	3.079	6300	30	35	...	...	...
2.80±0.030	2.790	2.804	2.903	2.917	2.931	0.098	2.978	2.861	6300	30	36	...	...	...
2.90±0.030	2.890	2.904	3.003	3.017	3.031	0.098	3.078	2.665	6300	30	36	...	...	...
3.00±0030	2.99	3.004	3.103	3.117	3.131	0.098	3.178	2.489	6300	30	36	...	...	...
3.20±0.030	3.19	3.204	3.303	3.319	3.335	0.098	3.388	2.198	6300	30	36	...	...	...
