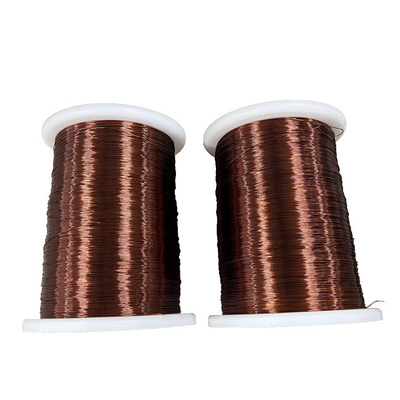

سلك البولياميد إميد النحاس المزخرف AIW الدرجة الثالثة 0.10mm - 3.20mm للدرجة الحرارية 220 °C

المنتجات

أسلاك مغناطيسية عالية الحرارة

اتصل بنا

sales09@pewsc.com

13265485132

اتصل الآن

سلك البولياميد إميد النحاس المزخرف AIW الدرجة الثالثة 0.10mm - 3.20mm للدرجة الحرارية 220 °C

الـ MOQ:	يختلف موك وفقًا لحجم المواصفات
السعر:	Copper Price plus Processing Fee plus Freight
العبوة القياسية:	كرتون
فترة التسليم:	3-5 أيام عمل
طريقة الدفع:	T/T 100% الدفع قبل الشحن
القدرة على التوريد:	التسليم 10-15 يوما بعد الطلب التالي

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

الصين

اسم العلامة التجارية

PEWSC

إصدار الشهادات

UL,ROHS

رقم الموديل

AIW الصف الثالث

وثيقة

النموذج:

AIW الصف الثالث

سماكة المينا:

الصف الثالث

المواد موصل:

النحاس

المواصفات:

0.10 ملم - 3.20 ملم

نطاق الحجم:

0.10 ملم - 3.20 ملم

الألوان:

لارتفاع درجة حرارة المحرك

درجة الحرارة:

التطبيق:

لمحركات خاصة ذات درجة حرارة عالية

إصدار الشهادات:

UL,ROHS

إبراز:

أسلاك مسحوقة بالنحاس من البولياميد إيميد,الأسلاك المزينة النحاس 0.10mm

Copper Enamelled Wire 0.10mm

وصف المنتج

الدرجة 3 لديها أفضل مقاومة للحرارة وهي مناسبة للتطبيقات ذات درجات حرارة محيطة عالية.

يجب النظر في اختيار مستوى العزل بالتزامن مع بيئة التشغيل.

في الختام، عند اختيار الأسلاك المسمر، تحتاج إلى وزن أداء العزل، والقوة الميكانيكية ومقاومة الحرارة وفقا لمتطلبات التطبيق المحددة،واختيار الأنواع المناسبة من المنتجاتفيما يلي بعض خصائص هذا المنتج:

الـ AIW مقاومة للحرارة تصل إلى 220 درجة مئوية ويمكن أن تعمل بشكل مستقر لفترة طويلة في بيئات درجات الحرارة العالية للغاية. وهذا يجعلها مثالية للاستخدام في المحركات الكهربائية،المحولات والمعدات الإلكترونية التي تحتاج إلى تحمل الظروف الحرارية القاسية.

عازل البوليميد في AIW عادة ما يكون سميكًا 0.025-0.1 مم ، مما يوفر حماية عازلة موثوقة حتى عند الجهد العالي.هذه ميزة للمعدات الكهربائية عالية الجهد في ظروف عمل خاصة.

خصائص ميكانيكية ممتازة: تستخدم AIW صياغة بوليمر خاصة وعملية إنتاج توفر قوة سحب عالية ومقاومة للإنحناء والتكسير.AIW قادرة على تحمل مجموعة واسعة من الإجهادات الميكانيكية خلال تصنيع الملفوفات stator المحرك.

سلك البولياميد إميد النحاس المزخرف AIW الدرجة الثالثة 0.10mm - 3.20mm للدرجة الحرارية 220 °C 0

GB ---الدرجة الثالثة الوحدة:mm
قطر السلوك	قائد التسامح	تحكم المدير المعايير		تحكم OD المعايير		حدود المواصفات		قائد المقاومة 20 درجة مئوية (Ω/KM)	إطالة دقيقة (%)	(ماكس) الربيعية (°)	فولتاج انقطاع العزل (v)
قطر السلوك	قائد التسامح	أسفل الحد	أعلى الحد	أسفل الحد	أعلى الحد	الحد الأدنى في قطر	أكملت القطر الكلي	قائد المقاومة 20 درجة مئوية (Ω/KM)	إطالة دقيقة (%)	(ماكس) الربيعية (°)	فولتاج انقطاع العزل (v)
0.071	± 0.003	0.070	0.072	0.09	0.095	0.018	0.097	4747	13	...	1100
0.080	± 0.003	0.079	0.081	0.101	0.107	0.020	0.108	3703	14	100	1200
0.090	± 0.003	0.089	0.091	0.113	0.119	0.022	0.120	2900	15	94	1300
0.100	± 0.003	0.099	0.101	0.124	0.131	0.023	0.132	2333	16	90	1400
0.112	± 0.003	0.111	0.114	0.139	0.146	0.026	0.147	1848	17	88	3900
0.125	± 0.003	0.124	0.127	0.154	0.161	0.028	0.163	1475	17	84	4100
0.140	± 0.003	0.139	0.142	0.171	0.178	0.030	0.181	1170	18	79	4200
0.160	± 0.003	0.159	0.162	0.194	0.201	0.033	0.205	890.6	19	78	4400
0.180	± 0.003	0.179	0.182	0.218	0.225	0.036	0.229	700.7	20	75	4700
0.200	± 0.003	0.199	0.202	0.241	0.249	0.039	0.252	565.7	21	72	5100
0.224	± 0.003	0.223	0.226	0.269	0.277	0.043	0.280	449.5	21	68	5200
0.250	± 0.004	0.249	0.253	0.301	0.309	0.048	0.312	362.8	22	65	5500
0.280	± 0.004	0.279	0.283	0.333	0.341	0.050	0.345	288.2	22	61	5800
0.315	± 0.004	0.314	0.317	0.371	0.38	0.053	0.384	227.0	23	62	6100
0.355	± 0.004	0.354	0.357	0.415	0.423	0.057	0.428	178.2	23	59	6400
0.400	± 0.005	0.398	0.403	0.464	0.474	0.060	0.478	140.7	24	55	6600
0.450	± 0.005	0.448	0.453	0.518	0.528	0.064	0.533	110.9	25	53	6800
0.500	± 0.005	0.498	0.503	0.571	0.581	0.067	0.587	89.59	25	51	7000
0.560	± 0.006	0.557	0.563	0.635	0.645	0.071	0.653	71.53	26	48	7100
0.630	± 0.006	0.627	0.633	0.709	0.721	0.075	0.728	56.38	27	53	7100
0.710	± 0.007	0.707	0.714	0.795	0.807	0.080	0.814	44.42	28	50	7200
0.800	± 0.008	0.797	0.804	0.89	0.902	0.085	0.911	35.00	28	46	7400
0.900	± 0.009	0.897	0.904	0.995	1.007	0.090	1.018	27.65	29	51	7600
1.000	± 0.010	0.997	1.004	1.1	1.114	0.095	1.124	22.40	30	47	7600
1.120	± 0.011	1.116	1.124	1.223	1.237	0.098	1.248	17.85	30	34	7600
1.250	± 0.013	1.246	1.254	1.355	1.369	0.100	1.381	14.35	31	39	7600
1.400	± 0.014	1.396	1.406	1.509	1.523	0.103	1.535	11.43	32	36	7600
1.600	± 0.016	1.596	1.606	1.714	1.73	0.107	1.740	8.75	32	32	7600
1.800	± 0.018	1.796	1.806	1.917	1.933	0.110	1.944	6.91	32		7600
2.000	± 0.020	1.994	2.006	2.12	2.136	0.113	2.148	5.60	33		7600
2.240	± 0.022	2.234	2.246	2.363	2.381	0.116	2.392	4.46	33		7600
2.500	± 0.025	2.494	2.506	2.626	2.644	0.119	2.656	3.58	33		7600
2.800	± 0.028	2.794	2.808	2.932	2.95	0.123	2.961	2.86	34		3800
3.150	± 0.032	3.144	3.158	3.286	3.306	0.127	3.316	2.26	34		3800
