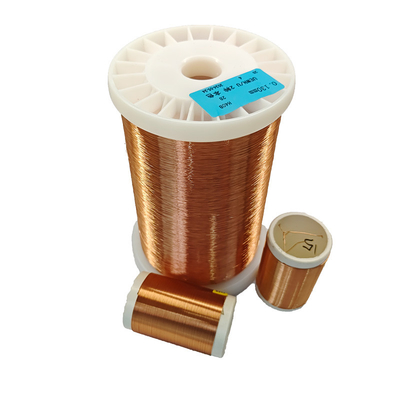

AWG 46-10 UEWN سلك ملمع بولياميدي ذو طبقة واحدة للمحركات العامة

الـ MOQ:	يختلف موك وفقًا لحجم المواصفات
السعر:	Copper price plus processing fee plus freight
العبوة القياسية:	مربع
فترة التسليم:	3-5 أيام عمل
طريقة الدفع:	T/T 100% الدفع قبل الشحن
القدرة على التوريد:	التسليم 10-15 يوما بعد الطلب التالي

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

الصين

اسم العلامة التجارية

PEWSC

إصدار الشهادات

رقم الموديل

0.04 ملم - 2.60 ملم

وثيقة

المواد:

النحاس

الجهد الاسمي:

2800 فولت

قطر السلك:

0.04 ملم - 2.60 ملم

التطبيق:

لشركة جنرال موتور

الطبقة الحرارية:

130 درجة مئوية

اللون:

طبيعي، أحمر، أخضر

إصدار الشهادات:

الفئة:

العازب

الضمان:

3 سنوات

العينة:

مجاناً

إبراز:

الأسلاك المزينة بالبولياميد UEWN

وصف المنتج

UEWN هو نوع من الأسلاك المزخرفة مع العزل البولي يوريثان وطبقة النيلون الخارجية. لديها قوة ميكانيكية قوية ومقاومة الحرارة، وتستخدم على نطاق واسع في المحركات،المحولات والمعدات الإلكترونيةيمكن أن تتحمل UEWN درجات حرارة محيطة عالية ولها خصائص عزل جيدة، والتي يمكن أن تمنع بشكل فعال الاختصارات.

بالإضافة إلى الخصائص الكهربائية للموصل المغطى ، يمكن للمينا أيضًا حماية الموصل من الأكسدة.

واحد يشير إلى حجم الأسلاك الرقيقة وهو مناسب للتطبيقات مع متطلبات مساحة أعلى أو أقل الأحمال الحالية

AWG 46-10 UEWN سلك ملمع بولياميدي ذو طبقة واحدة للمحركات العامة 0

		NEMA --- واحد												الوحدة: ملم
AWG	قطر السلوك		تحكم المدير المعايير		تحكم OD المعايير			حدود المواصفات		قائد المقاومة 20 درجة مئوية (Ω/KM)	تشغيل العزل (v)	إطالة دقيقة (%)	(ماكس) الربيعية (°)	المقاومة التجفيف
			أسفل الحد	أعلى الحد	أسفل الحد	المتوسط	أعلى الحد	الحد الأدنى في قطر	أكملت القطر الكلي					المتوسط	الحد الأدنى
44	0.051	+0.002	0.050	0.052	0.056	0.059	0.060	0.005	0.061	9527.95	500	14	...	...	...
		-صفر003
43	0.056	+0.002	0.055	0.057	0.063	-------	0.066	0.005	0.069	7815.03	550	15	...	...	...
		-صفر003
42	0.064	+0.002	0.063	0.065	0.071	0.073	0.075	0.005	0.076	5899.60	625	16	...	...	...
		-صفر003
41	0.071	+0.003	0.070	0.072	0.079	0.081	0.083	0.008	0.084	4610.88	700	17	...	...	...
		-صفر002
40	0.079	+0.002	0.078	0.080	0.087	0.090	0.093	0.008	0.094	3800.62	775	17	...	...	...
		-صفر003
39	0.089	+0.002	0.088	0.090	0.099	0.102	0.105	0.008	0.107	2968.15	850	18	...	...	...
		-صفر003
38	0.102	+0.002	0.101	0.103	0.111	0.114	0.117	0.008	0.118	2239.81	950	19	...	...	...
		-صفر003
37	0.114	+0.003	0.113	0.115	0.125	0.128	0.131	0.010	0.132	1750.03	1075	20	...	...	...
		-صفر002
36	0.127	+0.003	0.126	0.128	0.139	0.142	0.145	0.010	0.147	1427.71	1200	20	...	...	...
		-صفر003
35	0.142	+0.003	0.141	0.143	0.154	0.157	0.160	0.010	0.165	1120.02	1325	21	...	...	...
		-صفر002
34	0.16	+0.003	0.159	0.161	0.175	0.178	0.181	0.013	0.183	890.60	1500	22	...	...	...
		-صفر003
33	0.18	+0.003	0.179	0.181	0.195	0.199	0.203	0.013	0.206	692.85	1675	23	...	...	...
		-صفر002
32	0.203	+0.003	0.202	0.205	0.220	0.224	0.228	0.015	0.229	543.36	1850	24	...	...	...
		-صفر002
31	0.226	+0.003	0.225	0.228	0.243	0.247	0.251	0.015	0.254	437.51	2075	24	...	...	...
		-صفر002
30	0.254	+0.002	0.252	0.256	0.274	0.278	0.282	0.018	0.284	348.45	2300	25	66	295	250
		-صفر003
29	0.287	+0.003	0.285	0.289	0.308	0.312	0.316	0.018	0.320	272.17	2375	26	61	310	265
		-صفر003
28	0.32	+0.003	0.318	0.322	0.343	0.347	0.351	0.020	0.356	217.08	2425	26	55	335	285
		-صفر002
27	0.361	+0.002	0.358	0.363	0.383	0.387	0.391	0.020	0.396	171.28	2500	27	50	355	300
		-صفر003
26	0.404	+0.002	0.401	0.406	0.429	0.433	0.437	0.023	0.439	137.89	2550	27	76	380	325
		-صفر005
25	0.455	+0.002	0.452	0.457	0.480	0.485	0.490	0.023	0.493	108.41	2625	28	72	400	340
		-صفر005
24	0.511	+0.002	0.507	0.513	0.538	0.543	0.548	0.025	0.551	86.08	2700	28	67	430	365
		-صفر006
23	0.574	+0.003	0.570	0.576	0.601	0.606	0.611	0.025	0.617	67.8	2775	29	62	460	390
		-صفر005
22	0.643	+0.002	0.639	0.645	0.673	0.678	0.683	0.028	0.686	54.44	2850	29	58	490	415
		-صفر008
21	0.724	+0.002	0.720	0.726	0.754	0.760	0.766	0.028	0.770	42.82	2925	30	53	525	445
		-صفر008
20	0.813	+0.005	0.808	0.816	0.846	0.852	0.858	0.030	0.864	33.88	3000	30	66	560	475
		-صفر008
19	0.912	+0.005	0.907	0.915	0.945	0.951	0.957	0.030	0.963	26.98	3075	31	62	600	510
		-صفر01
18	1.024	+0.005	1.019	1.027	1.060	1.066	1.072	0.033	1.077	21.39	3175	32	58	645	550
		-صفر011
17	1.151	+0.005	1.145	1.154	1.190	1.196	1.202	0.036	1.207	16.95	3250	32	54	690	585
		-صفر013
16	1.29	+0.008	1.284	1.293	1.330	1.336	1.342	0.036	1.349	13.44	3325	33	50	735	625
		-صفر012
15	1.45	+0.008	1.444	1.453	1.492	1.498	1.505	0.038	1.509	10.66	3425	33	46	780	665
		-صفر015
14	1.628	+0.008	1.621	1.631	1.673	1.680	1.687	0.041	1.692	8.44	3525	33	42	840	715
		-صفر015
القيمة المذكورة أعلاه لمقاومة التآكل المفردة تنطبق على MW-5C 35C 30C 81C 80C 24C 28C 76C ، المقاومة للجهد تنطبق على MW-5C 35C 30C 81C 79C 75C 77C 26C.
